Artefact FSE și GRE

SISTEM: MR 0.35T Ovation

Spital: Spitalul general Daqing Oilfield

PROBLEMA/SIMPTOM

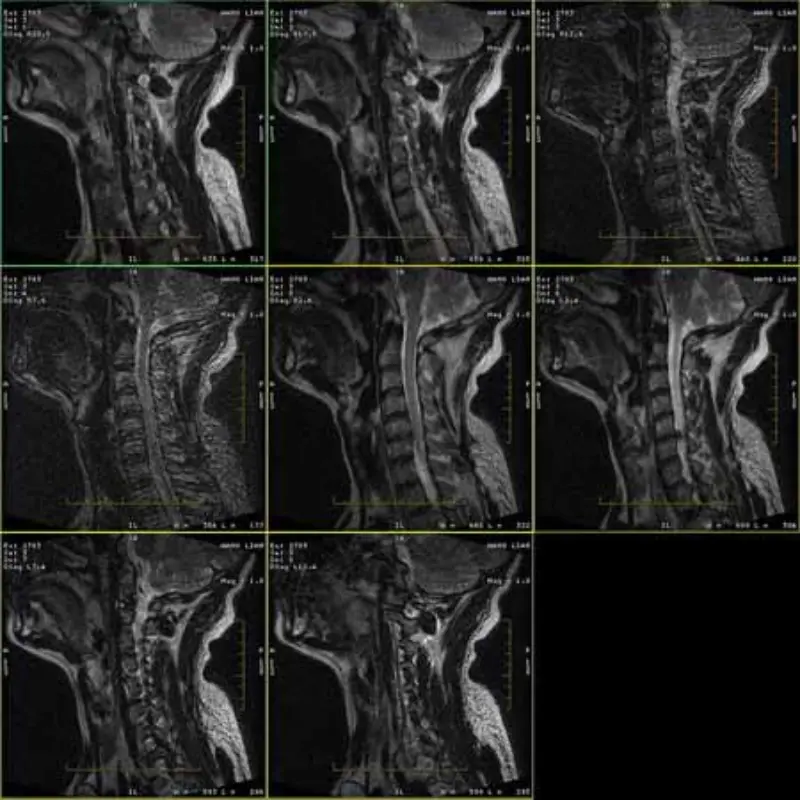

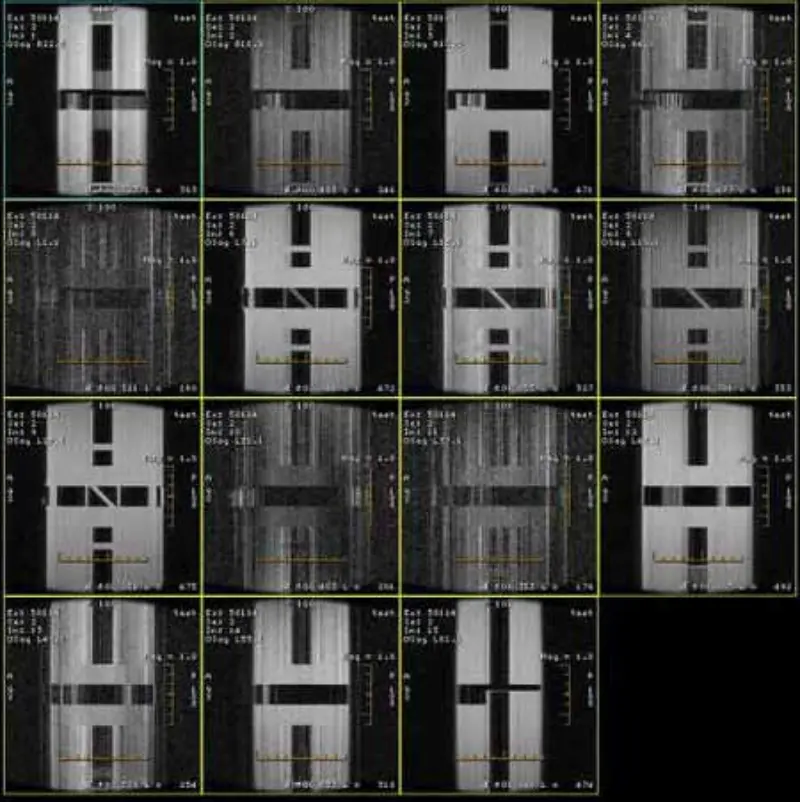

Imaginile protocoalelor FRFSE și GRE au fantomă și uneori imagini SNR scăzute apar într-o serie. Dar imaginile de protocol SE sunt normale.

Vă rugăm să uitați atașați imagini.

ISTORIC DE DEPUNERE/SUGESTIE

1. Aceste artefacte apar doar în imaginea protocoalelor FRFSE și GRE, dar a protocolului SE

imaginile nu apar niciodată. Efectuați o verificare rapidă Head SPT, head SNR este marginal (aproximativ 8,2).

2. A verificat ușa RF, puterea de iluminare, puterea TCU, sursa de alimentare PAC și afișajul cu magnet, totul ok.

3. Schimbat amplificatoarele de gradient, filtrele pe SRU și cablurile, artefactul apare în continuare în aceleași protocoale.   Pagina 3 din 3

4. Testați mai jos piesele pe alt site, totul ok. gradient PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS și Head coil

5. Verificați proprietățile diodei DD, cablurile DD și HV, toate normale.

6. Dezactivați ieșirea semnalului RF a UCERD, artefactul a dispărut.

7. Schimbați receptorul și primiți cabluri și ocoliți MA, problema rămâne acolo.

8. Dezasamblați bobina corpului, plasați-o în afara magnetului, conectați toate cablurile și scanați din nou, artefacte încă există.

9. Verificăm alimentarea și împământarea și constatăm că conectorul de împământare de pe PP (Magnet Room) este foarte slăbit. Îl strângem și scanăm din nou, SNR capului îmbunătățit

(SNR cap: 8,9)

CAUZA PRINCIPALA/SOLUȚIA

În cele din urmă, aflăm că cineva conectează 1 fir de la 1 din 3 fire sub tensiune de alimentare a echipamentului MR

furnizarea în afara Departamentului MR fără permisiune. După ce scoateți firul și scanați din nou, sistemul devine normal și SNR capului este de 9,3.

Deci, calitatea sursei de alimentare va afecta calitatea imaginii.
