Depanare pentru bobina Cardic 8ch SNR scăzut

PROBLEMA/SIMPTOM

Când utilizați scanarea bobinei cardiace cu 8 canale, SNR-ul imaginii nu este bun. Găsiți semnalul foarte scăzut când utilizați scanarea manuală.

CAUZA PRINCIPALA/SOLUȚIA

Placa de bază ASM multicoil integrată este proastă. (dinatron, IC: HC105)

ISTORIC DE DEPUNERE/SUGESTIE

1. Utilizați SNR de testare a bobinei cardiace cu 8 canale, toate canalele eșuează.

2. Utilizați instrumentele MCRT, verificați SNR pe 8 canale, trecerea tuturor canalelor. Atunci bobina trebuie să aibă o problemă.

3. Comandați bobină nouă, dar problema aceeași. Imaginea, de asemenea, SNR scăzut.

4. Verificați alimentarea modulului și toate canalele plăcii I/O STIF și IRF. The

8 canale sunt OK.

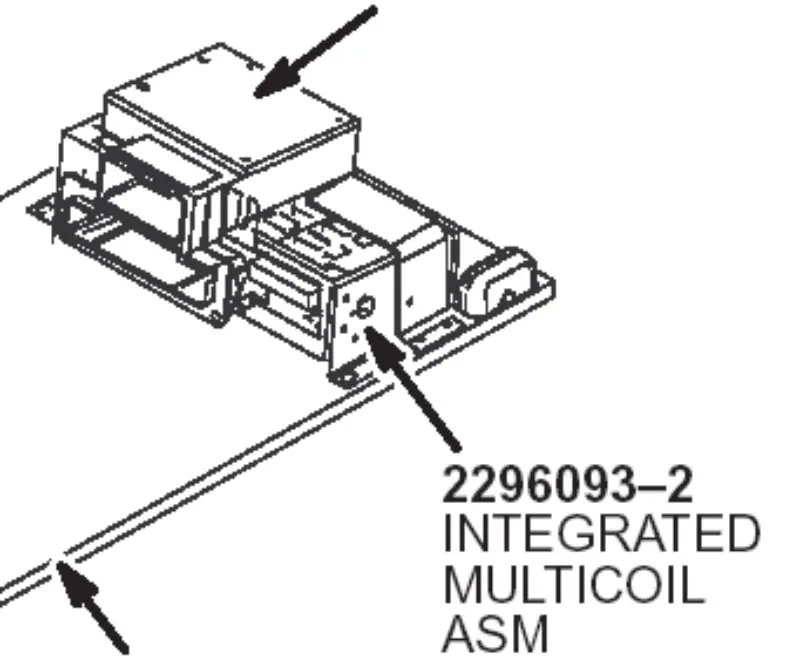

5. Înlocuiți ASM multicoil integrat cu imaginea normală cardiacă cu 8 canale.

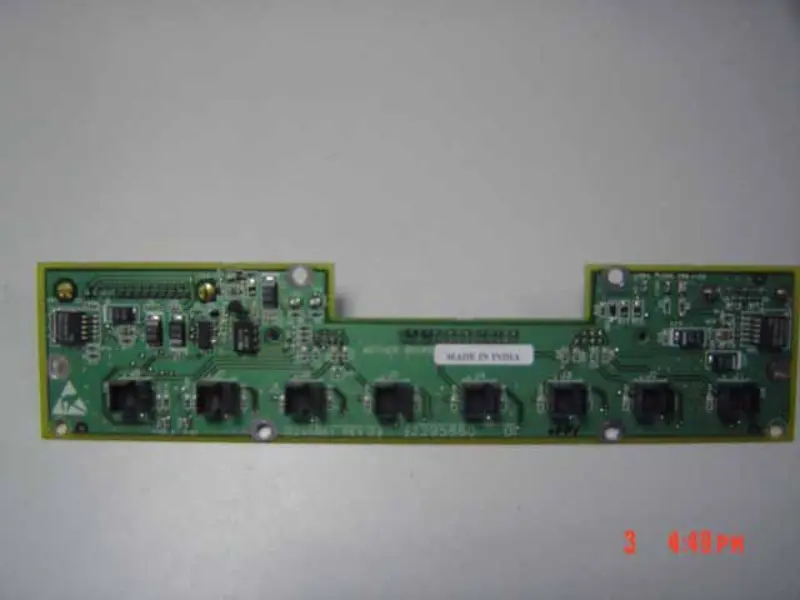

6. Verificați placa de bază, găsiți HCT04(6反向器) și un dynatron rău.

Învăţare:

Când definim locul de eroare cu 8 canale este partea bobinei dacă folosim instrumente MCRT, ar fi bine să verificăm cele 8 canale pe alt site.
