ARTIFACT WI/Fiesta Image Pixel alb

SISTEM: 1.5T Signa Twin Excite II (versiunea de software 11.0M4)

PROBLEMA/SIMPTO

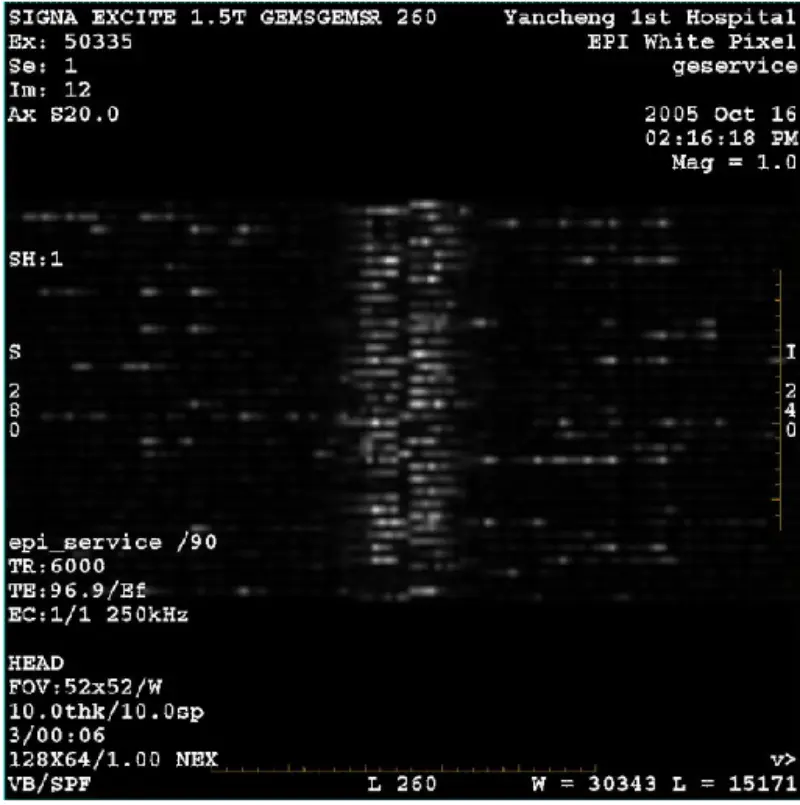

Imaginea DWI (mod zoom și modul întreg) și fiesta (mod zoom și modul întreg) având artefact vizibil reticulat sau din catifea, indiferent când se folosește bobină de corp sau bobină de cap, altă imagine de rutină pare normală

ISTORIC DE DEPUNERE/SUGESTIE

1. Verificare super-conductă Shim, rezultatul este de trecere.

2. Scoateți puntea pacientului, nu a găsit nicio monedă și alt metal.

3. Efectuați calibrarea grafidy cu toți termenii în verde.

4. Rulați Zoom și întregul BACC.

5. Rulați Zoom și întregul EPT. Rezultatul este că pixelul alb sever și alte elemente trec

inclusiv capul și corpul. Valoarea B0 a variației de fază este în specificații.

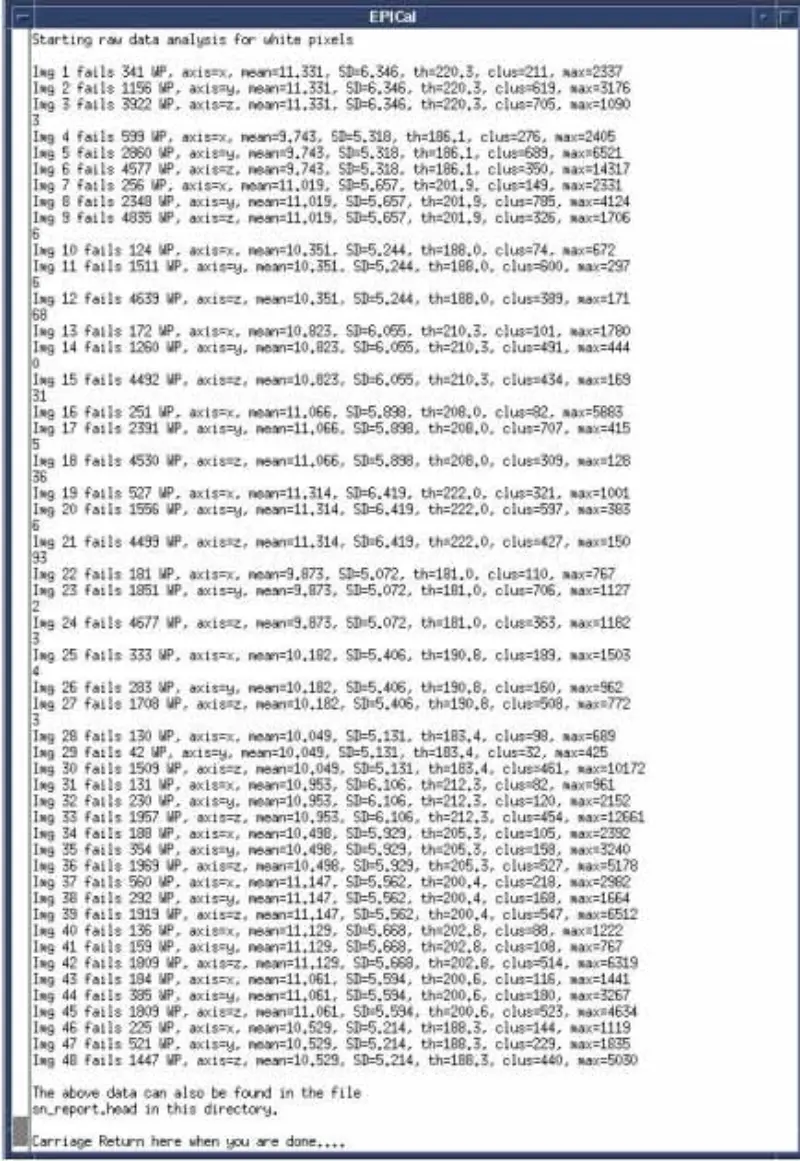

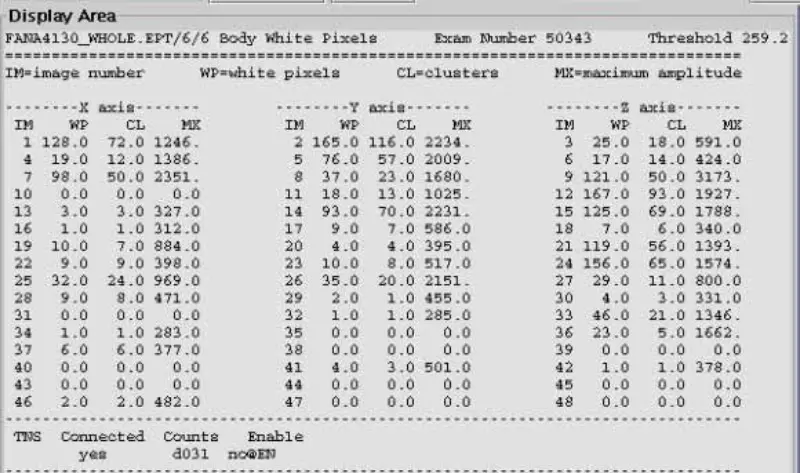

6. Executați testul pixelilor albi, totul eșuat.

7. Rulați SPT all pass. În special toate testele de stabilitate a gradientului trec.

8. Emulați și inspectați elementele din jurul magnetului, inclusiv ventilator, difuzor, injector, cap rece și așa mai departe.

9. Dezactivați senzorul de temperatură, SRI, PAC și tabelul, problema încă.

10. Deconectați cablul de recepție de la I/F dulapul sistemului (corp J2 și cap J5), adăugați terminator de 50 ohmi și bloc CC la conectorul dulapului de sistem. Scanarea capului și a corpului de pixeli albi EPT. rezultatul este trecerea. Confirmați că problema nu este în cabinetul de sistem. Reconectați-vă. Primiți cablul la I/F dulapul sistemului

11. Deconectați fibră optică X,Y și Z Gradient Drive de la placa GP, capul pixelului alb EPT și scanarea corpului. rezultatul este trecerea. Indică faptul că pixelul alb este indus de gradient. Am văzut că pixelul alb nu este prezent doar pe o axă. Apoi înlocuiți SGA PS, placa GP, dar problema rămâne. Reconectați fibră optică X,Y,Z Gradient Drive.

12. Dezactivați DD/TR la SSM. Deconectați cablul DD de la Pen Wall (J72,J73,J74,J75,J75), capul pixelului alb EPT și scanarea corpului. rezultatul este că trecerea capului și corpul eșuat. Bobina corpului nu este reglată, astfel încât bobina corpului absoarbe semnalul. Prin urmare, trecerea capului și corpul eșuat. Pentru a verifica deducerea noastră, conectați cablul de prelungire la bobina de cap și plasați bobina de cap în afara orificiului magnetului, pixelul alb al capului de scanare. De fapt, rezultatul este capul eșuat. Reconectați doar unul dintre cablurile DD la Pen Wall, capul pixelului alb EPT și scanarea corpului. Rezultatul este că toate au eșuat. Confirmați că placa DD și placa splitter nu sunt cauza.

13. Reconectați cablurile DD la Pen Wall. Deconectați cablul BNC Body and Head T/R Bias la SSM.EPT scanarea capului și a corpului cu pixeli albi. Rezultatul este că toate au eșuat. Reconectați cablurile de polarizare a corpului și a capului îndepărtate. Deconectați cablul de ieșire al capului și al corpului pe scanarea pixelilor albi SRFDII.EPT. Rezultatul este că toate au eșuat. S-a confirmat că problema nu este în SRFDII AMP și SSM.

14. Deconectați cablurile I și Q de la Hybrid. Executați scanarea capului de pixeli albi EPT. Rezultatul a eșuat. Suspect Hybrid. Înlocuiește hibridul. Dar problema încă.

15. Scoateți capacul frontal al magnetului. Inspectați cablul de împământare al ecranului RF și cablul senzorului de temperatură. Cablul este OK.

16. Scoateți bobina RF Body din TRM. Executați scanarea capului de pixeli albi EPT, rezultatul eșuat.

17. Scoateți scutul RF de la TRM. Rulați scanarea pixelilor albi EPT cu scutul RF scos. Rezultatul a eșuat. Înlocuiți scutul RF și rulați scanarea EPT cu pixeli albi. Problema inca.

CAUZA PRINCIPALA/SOLUȚIA

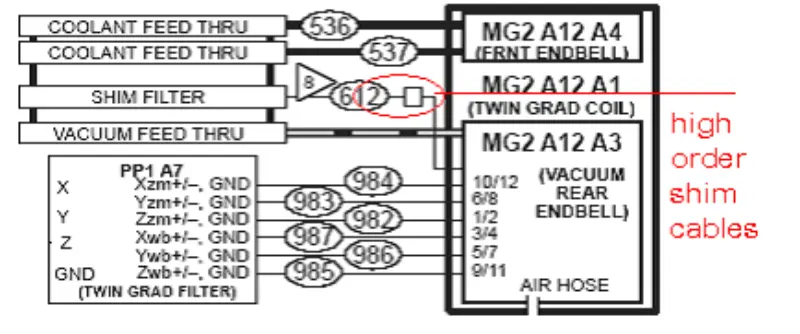

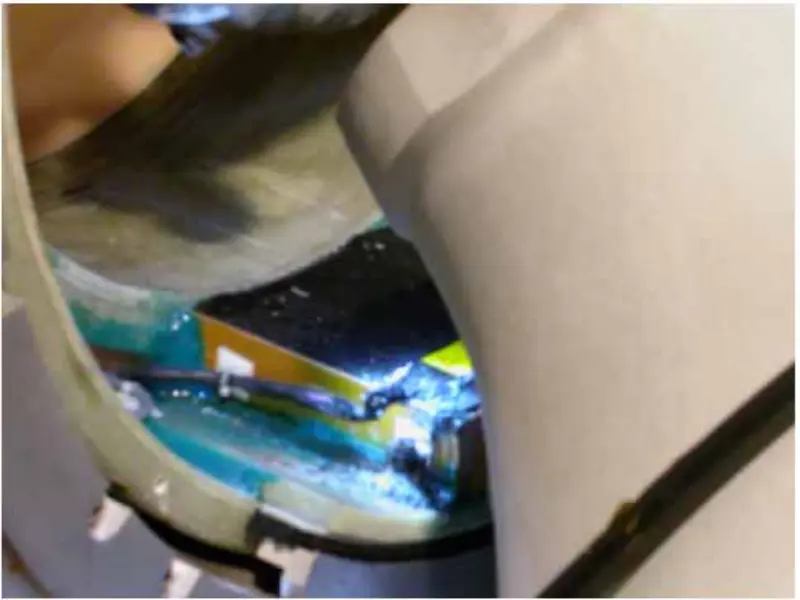

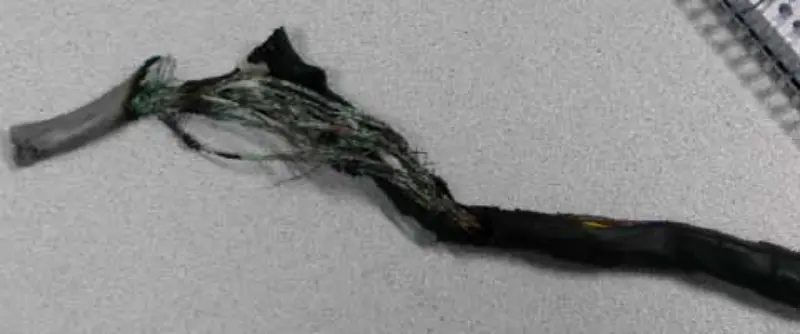

Din acțiunile și analizele de mai sus, concluzionăm că problema ar trebui să fie cauzată de bobina de gradient. Deci scoatem capacul din față și din spate al magnetului, verificăm și strângem șuruburile legate de bobina de gradient. După ce am îndepărtat capacul din spate al magnetului, constatăm că cablul de lame de înaltă ordine a fost ars într-unul negru.

Deoarece pe acest site nu există nicio opțiune de lame de comandă superioară, tăiem cablul de lame de ordine superioară. Dezlipim cablurile separat și legăm fiecare dintre cabluri folosind banda adezivă izolată. Restaurați totul, rulați scanarea EPT cu pixeli albi. Toate trec. După această reparație locală, sistemul este OK. Nu există niciun pixel alb ca înainte pe imaginea DWI și Fiesta.

Cablurile de calitate superioară trebuie să fie deteriorate din fabrică. Cablurile deteriorate s-au alăturat și au format multe cercuri cele mai mici. Când rulați scanarea DWI, cercul a indus mult mai multă căldură decât orice altă scanare. Deci cablurile arse zi de zi și afectează scanarea DWI. De fapt, odată cu trecerea zilei, efectul devine din ce în ce mai sever.
